​NSG27511单通道4A超高速功率开关驱动器

一、概述

NSG27511单通道高速低侧栅极驱动器器件可有效驱动金属氧化物半导体场效应管（MOSFET）和绝缘栅极双极型晶体管（IGBT）电源开关。NSG27511采用的设计方案可最大程度减少击穿电

流，从而为电容负载提供较高的峰值拉/灌电流脉冲，同时提供到轨驱动能力以及超短的传播延迟。

二、产品特性

双输入设计（可选择反相（IN-引脚）或非反相（IN+引脚）驱动器配置）
– 未使用的输入引脚可用于使能或禁用功能
兼容TTL和CMOS逻辑输入
工作范围：4.5V~25V
宽温度范围：-40℃~125℃
宽输入范围：-10V~25V
欠压锁定
-- 欠压锁定正向阈值4.3V
-- 欠压锁定负向阈值4.1V
芯片开通/关断延时特性
-- Ton/Toff=30ns/30ns
驱动电流能力：
-- 拉电流/灌电流=4A/4A
SOT23-6封装

三、应用

开关电源

DC-DC转换器

用于数字电源控制器的伴随栅极驱动器器件

太阳能、电机控制、不间断电源（UPS）

GaN栅极驱动器

四、封装信息

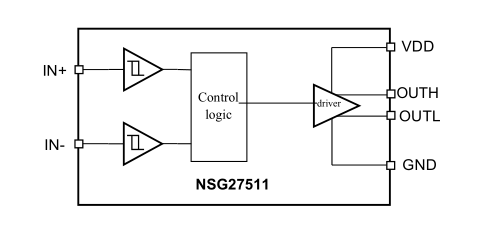

五、简化示意图

​
