​NSG2065 250V集成自举的三相栅极驱动芯片

一、概述

NSG2065是一款三相高压功率MOSFET和IGBT栅极驱动器，可以同时驱动高侧和低侧功率晶体管的栅极。浮动通道驱动设计可以容纳总线电压高达250V。NSG2065输出能够提供较大的驱动能力，输出拉灌电流可以到达1.2A/1.5A。NSG2065工作电压范围宽，高、低侧栅极驱动电压都可经优化以达到最佳驱动效率。内部防直通和死区电路可以防止两个晶体管同时导通，进一步降低了开关损耗。NSG2065的欠压锁定功能确保了当供电电压较低时，两个驱动器输出都是低电平。NSG2065集成自举二极管，可最大优化芯片外围电路。

二、产品特性

自举工作的浮动通道
最高工作电压可达250V
栅极驱动电压 5V~20V
兼容3.3/5V输入逻辑
dVS/dt耐受能力可达±50V/ns
Vs负偏压能力达-9V
输入输出同相位
芯片开通/关断延时
-- Ton/Toff =150ns/150ns
-- 高低侧延时匹配
防直通保护
--死区时间：200ns
高、低侧欠压锁定电路
-- 欠压锁定正向阈值 4.5V
-- 欠压锁定负向阈值 4.3V
输出拉/灌电流能力：1.2A/1.5A
宽温度范围-40~125°C
集成自举二极管
符合 RoSH 标准
采用 TSSOP20 封装

三、应用

电机控制

空调/洗衣机

通用逆变器

微型逆变器驱动

四、封装信息

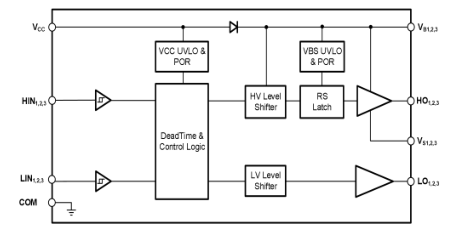

五、简化示意图

​
