​比亚迪IPM模块内置LVIC、HVIC，具有欠压、过流保护智能功率模块--BIP60015G

一 概述

BIP60015G是比亚迪设计开发的600V/15A小封装智能功率模块（IPM-Intelligent Power Module）。该产品有功耗小、封装小、抗干扰能力强等优点。与绝缘栅双极型晶体管（IGBT）相匹配，内部集成了自举二极管、欠压闭锁电路、过流保护电路和IGBT驱动电路，进一步丰富了模块功能，提高了系统的可靠性和稳定性。采用了分立的负端子，可使外围电路独立监测逆变器的每一相电流，使用更灵活。

BIP60015G可直接替换Mitsubishi的PSS1592F6,PS219C4,及FUJI的6MBP15XSF060.

二 特性

*内置LVIC、HVIC，具有欠压、过流保护
*内置自举电路，模块可单电源工作
*分立的三相直流负端，可独立检测线电流
*绝缘等级为1500Vrms/min

三 应用

小功率变频器
空调、洗衣机等家用电器
智能缝纫机控制器
100～240V交流电源供电的小功率交流电动机
传动系统使用的三相逆变器

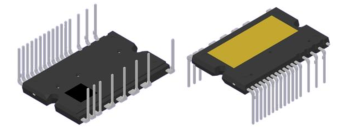

四 封装

封装:BIP25-3824

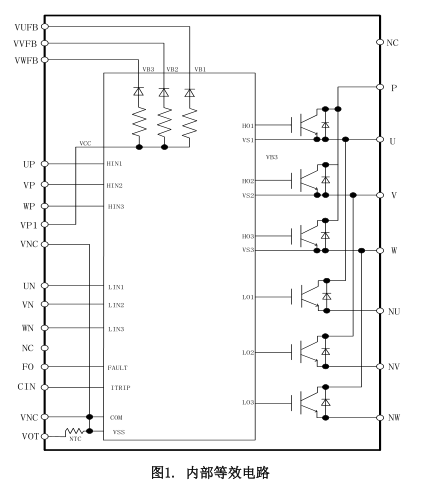

五 应用电路图
