​比亚迪IPM模块内置门极驱动和功率器件保护用控制IC--BIPN60015C

一 概述

BIPN60015C是比亚迪公司设计开发的智能功率模块（IPM-Intelligent Power Module）。该产品具有封装小、抗干扰能力强等优点；实现了与绝缘栅双极型晶体管（IGBT）的匹配。内部集成了欠压闭锁电路、过流保护电路和驱动电路，进一步提高了系统的可靠性。内置的高压集成电路（HVIC）提供了无需光耦隔离的驱动功能。由于采用了分立的负端子，可独立监测逆变器的每一相电流。该产品适用于结构紧凑、性能高的交流电机驱动器，如小功率变频器、变频空调等领域。BIPN60015C可直接替换ON(Fairchild)的FSBB15CH60C及FSBS15CH60C.可替换Mitsubishi的PS21964,PSS15S92E6;ST的STGIPS14K60,STGIPL14K60;Infineon的IKCS12F60F2A,IGCM15F60GA.

二 特性

采用陶瓷覆铜板（DBC），低热阻设计
600V、15A三相IGBT逆变器，内置门极驱动和功率器件保护用控制IC
分立的三相直流负端，可独立检测相电流
内置集成电路(HVIC)和自举二极管，可采用单电源驱动
绝缘等级为2500Vrms/min

三 应用

空调、洗衣机等变频家电
小功率变频器
伺服控制系统
小功率交流电机传动系统使用的三相逆变器

四 封装

*封装:BIP27-4426

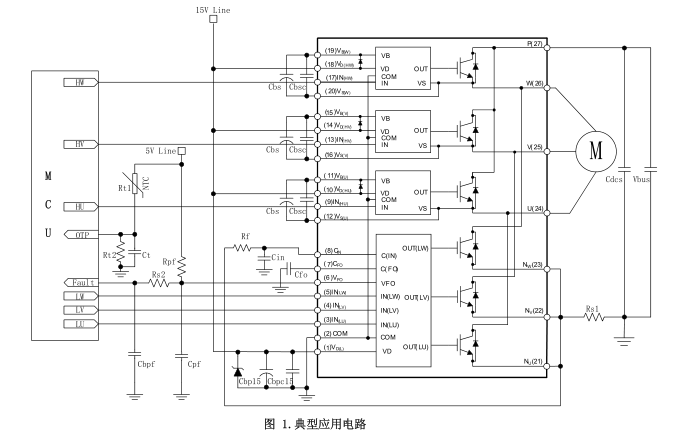

五 应用电路图
