30W快充充电器应用方案-PN8782

​

一、方案

二、概述

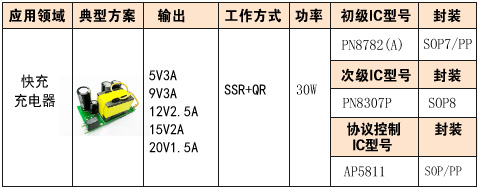

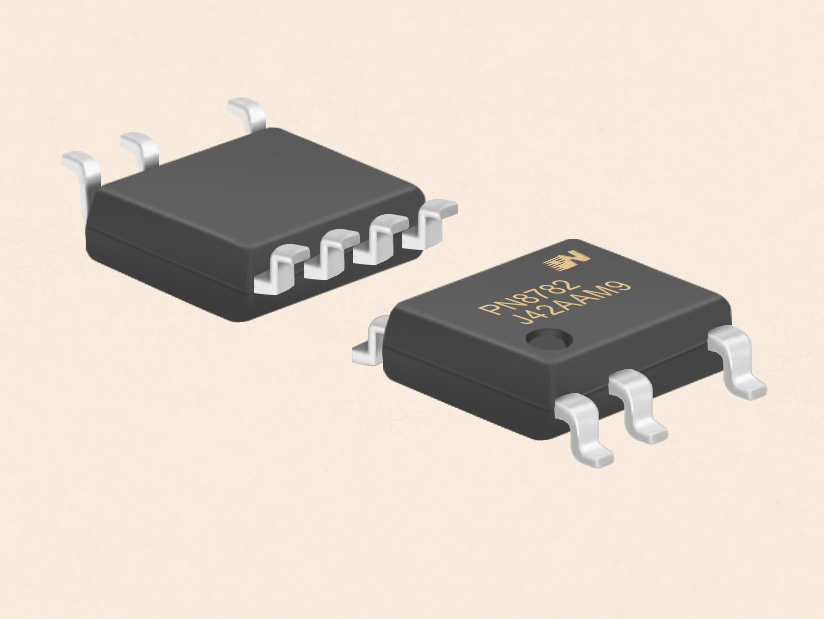

该方案由PN8782(A)、PN8307P、AP5811套片组成。PN8782内部集成了电流模式控制器和高压启动模块以及高性能GaNFET,专用于高性能的快速充

电开关电源，PN8307P包括同步整流控制器及高雪崩能力内置功率MOSFET,用于在高性能AC/DC反激系统中替代次级整流肖特基二极管，AP5811是

一款高集成度的快充协议，可支持多种快充协议。

三、特征

输入电压：90~265V全电压
输出功率：30W
输出规格：5V3A，9V3A，12V2.5A，15V2A，20V1.5A
效        率：满足CoC V5 Tier2能效规范
通过PD3.1认证(TID:9260)
支持BC1.2/QC2.0/QC3.0/SCPA/AFC/PD2.0
/PD3.1/PPS/Apple 5V2.4A快充协议

​

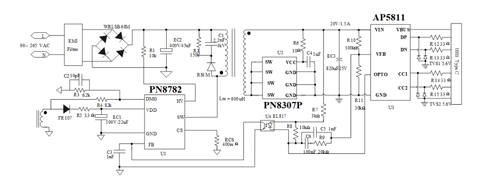

四、电源原理图
​
