30W快充充电器应用方案-PN8165

​

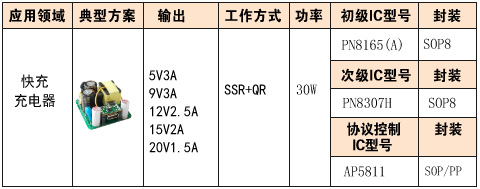

一、方案

二、概述

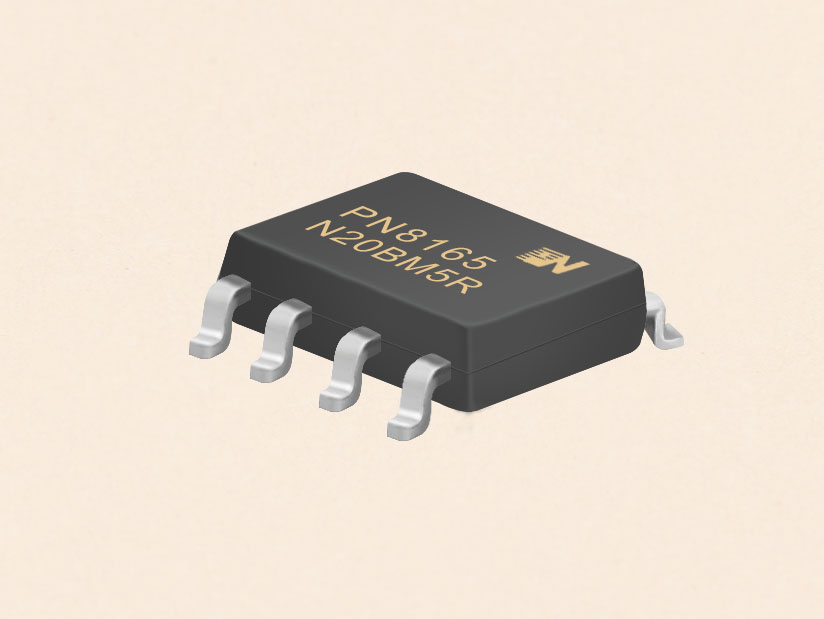

该方案由PN8165(A)、PN8307P、AP5811套片组成，PN8165内部集成了准振工作模式的电流模式控制器和功率MOSFET,专用于高性能、外围元器件

精简的交直流转换开关电源，PN8307P包括同步整流控制器及高雪崩能力内置功率MOSFET,用于在高性能AC/DC反激系统中替代次级整流肖特基二极

管，AP5811是一款高集成度的快充协议，可支持多种快充协议。
​

三、特征

输入电压：90~265V全电压
输出功率：30W
输出规格：5V3A，9V3A，12V2.5A，15V2A，20V1.5A​
效       率：满足CoC V5 Tier2能效规范
通过PD3.1认证(TID:9260)
支持BC1.2/QC2.0/QC3.0/SCPA/AFC/PD2.0
/PD3.1/PPS/Apple 5V2.4A快充协议

​

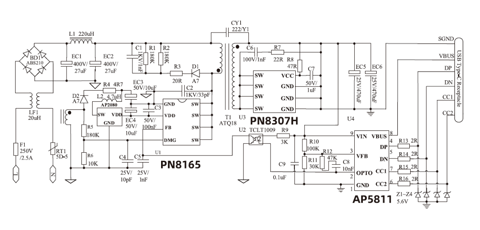

四、电源原理图
​
