IP2312
单节锂电池同步开关降压充电IC--IP2312
一 概述
IP2312是一款5V输入，支持单节锂电池同步开关降压充电管理的IC。IP2312集成功率MOS，采用同步开关架构，使其在应用时较少的外围器件，并减小整体方案的尺寸，降低BOM成本。IP2312的升压开关充电转换器工作频率750KHz，充电电流是3A，5V输入，3.7V/2A转换效率94%;可通过外部电阻设置充电电流。IP2312输入电压为5V，输入可以智能调节充电电流，防止拉挂适配器。IP2312采用ESOP8封装。
二 特性
同步开关降压充电
充电效率94%（3.7V/2A）
充电电流3A
充电电流外部电阻可调节
自动调节输入电流，可兼容小电流适配器
支持4.20V/4.30V/4.35V/4.4V电池
支持充电NTC温度保护
支持LED充电状态指示
功率MOS内置
750KHz开关频率，可支持1uH电感
输入过压、欠压保护
IC过温保护
充电超时保护
ESD 4KV
三 应用
单节锂电池/锂离子电池充电

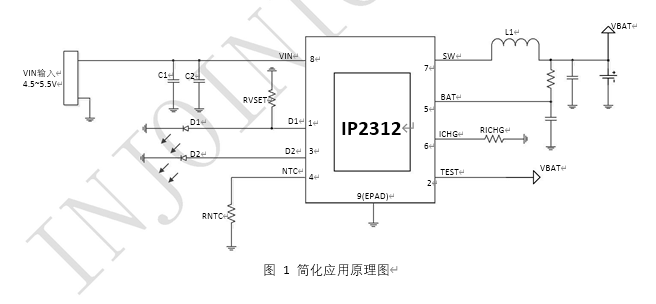

四 原理图
