​集成输入快.充协议的单节锂电池同步开关降压4.8A充电IC--IP2315

一 概述

IP2315是一款集成MOS和输入快充协议同步降压转换充电IC。IP2315输入电压范围5V~12V；IP2315集成Type-C PD、华为FCP、三星AFC、MTK PE+1.1/2.0的输入快充协议，可向适配器申请9V或12V电压来减小充电时间；IP2315可通过ISET引脚设置输入端的充电电流，在输入9V/2A时，电池端充电电流3.7V/4.8A；IP2315可以兼容小电流适配器，当适配器输出负载能力不足时，自适应降低充电电流，保证不拉坏适配器；IP2315的输出电池电压可通过VSET引脚设置，支持4.2V/4.35V/4.4V/4.5V的锂电池；IP2315开关频率500kHz。IP2315开关频率500kHz，转换效率高，在VIN=12V，BAT=3.7V，IBAT=4.5A时，效率93%；IP2315支持1~2颗LED状态指示，可以自动识别所接的LED灯数目；IP2315支持充电NTC温度保护，具备输入过压保护、IC过温保护功能。IP2315支持I2C接口。

二 特性

输入电压范围5V~12V

电池端充电电流4.8A@9V/2A输入

输出电池电压VSET引脚可设（4.2V/4.35V/4.4V/4.5V）
充电电流ISET引脚可设（设置输入端电流）

功率MOS集成内置

高的效率同步降压充电：

94%，VIN=5V，BAT=3.7V，IBAT=4A

93.5%，VIN=9V，BAT=3.7V，IBAT=4A

93%，VIN=12V，BAT=3.7V，IBAT=4A
支持Type-C PD输入快充协议

支持华为FCP、三星AFC、MTK PE+1.1/2.0

输入快充协议
支持小电流适配器，自适应调整充电电流

支持充电1~2颗LED状态指示，智能识别

LED灯数目
支持充电NTC温度保护

支持输入过压保护、IC过温保护

支持I2C接口

ESD 4KV

封装5mm×5mm 0.5pitch QFN32


三 应用

蓝牙音箱、POS机、电子烟

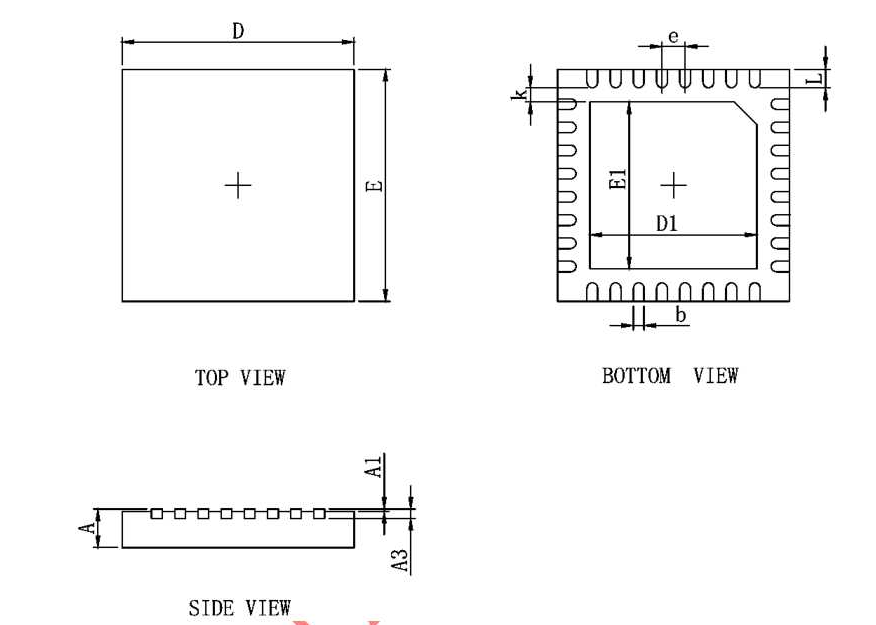

四 封装

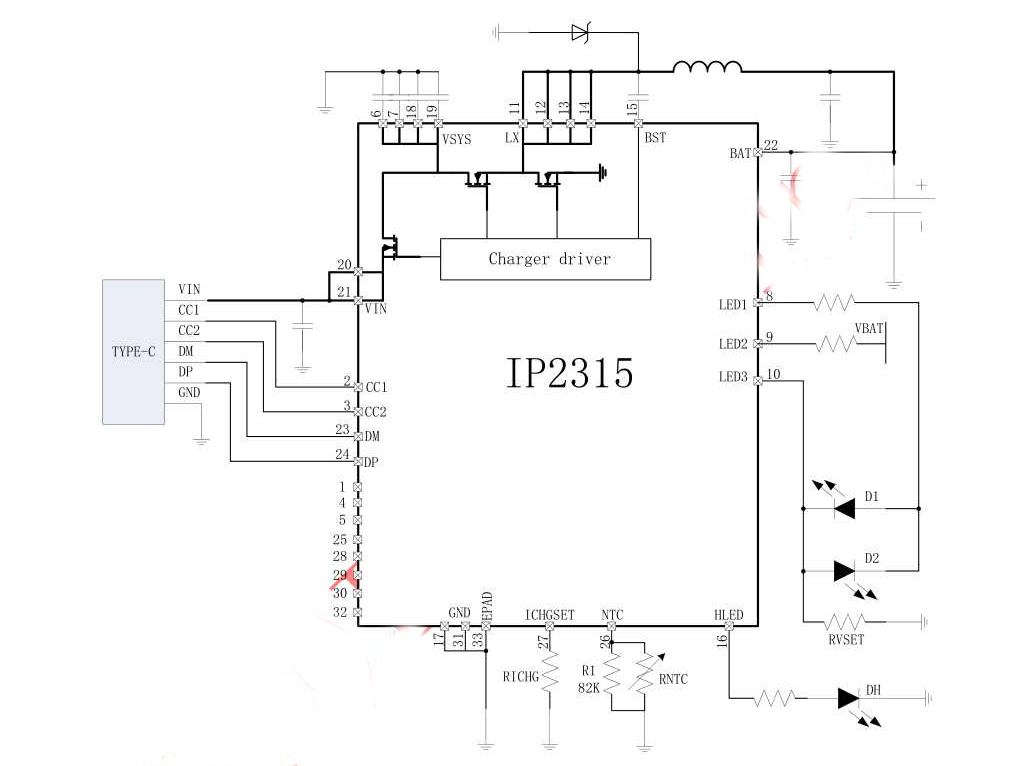

五 应用电路图
