4.8W工业辅助电源芯片方案-PN8080

​

一、方案

二、概述

PN8080是内置高压低导通电阻MOSFET的开关稳压器。在单个IC中集成了功率开关、控制逻辑和保护电路。可以用于多种
开关稳压应用(例如:副边反馈反激开关电源和正激开关电源)。该转换器非常适用于48V通信电源辅源、POE电源的主电
源。PN8080最高可稳定带载6W。内置的误差放大器使PN8080在隔离或非隔离应用中，支持次级与初级侧的反馈调节。单
芯片集成200V/1.5Q N沟道功率MOSFET，工作开关频率通过CT管脚调节，且范围达100KHZ~1MHZ。此外，PN8080还集
成了输入欠压保护、输入过压保护、最大限流保护、热关断功能、VCC钳位保护，可在故障发生时及时保护系统。

三、特征

内置单芯片集成200V/1.5Q功率LDMOS
开关频率外部可调，高达100kHZ~1MHZ
内置高压启动电路，启动电流高达18mA
最大6W稳态功率
智能保护功能:
※ 过温保护(OTP)
※ 输入欠压保护
※ 输入过压保护
※VCCClamp保护
※芯片内置功率管最大限流1A

​

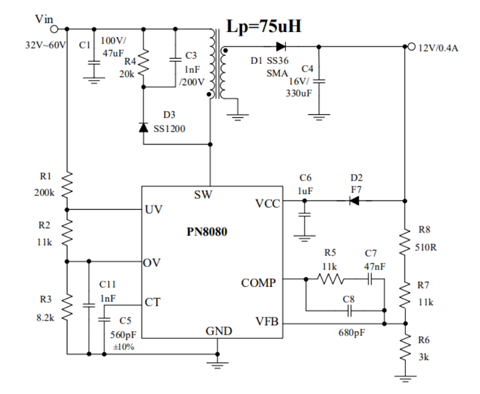

四、电源原理图
​
