100W快充芯片方案-PN8213

​

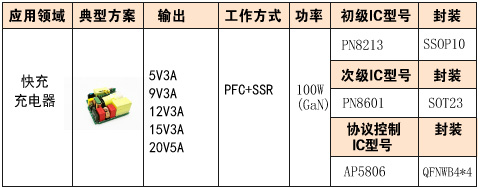

一、方案

二、概述

该方案由PN8213、PN8601、AP5806套片组成，PN8213内部集成了电流模式控制器和高压启动模块，专用于高性能的快速充电开关电源PN8601是一款同步整流控制器,主要用于在高性能AC/DC反激系统中驱动次级同步整流MOS管以提升转换效率，适用于CCMDCM和OR多种工作模式，使系统效率可以满足6级能效标准，AP5806是一款高集成度的快充协议，可支持多种快充协议。

三、特征

输入电压：90~265V全电压
输出功率：100W
输出规格：5V3A，9V3A，12V3A，15V3A，20V5A
效    率：满足CoC V5 Tier2能效规范
通过UFCS 1.0认证(认证编号:0302347160441R0M-UFCS00027)
支持BC1.2/QC2.0/SCPA/SCPB/UFCS/PD2.0/PD3.0/PPS快充协议

​

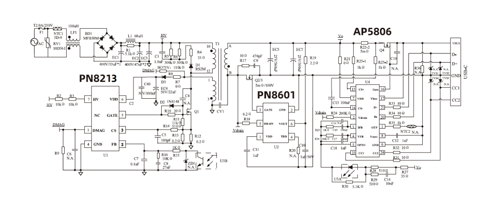

四、电源原理图
​
