​NSG27519 4A带使能的单通道低侧栅极驱动芯片

一、概述

NSG27519是一款低电压功率MOSFET和IGBT同相位栅驱动器。专有的闩锁免疫CMOS技术可以实现高鲁棒性的单芯片集成结构。NSG27519逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。输出驱动器具有宽VDD范围、带滞后的欠压锁定和输出电流缓冲级。可以在-40℃至125℃温度范围内工作。

二、产品特性

输入输出同相位
兼容 3.3 V、5V、15V 输入逻辑
输入电压范围：-10V~25V
输出拉/灌电流能力：4A/4A
工作范围：5V~25V
高电容负载驱动能力
宽温度范围：-40℃~125℃
欠压锁定
 --欠压锁定正向阈值 4.5V
 --欠压锁定负向阈值 4.2V
芯片开通/关断延时特性
 --Ton/Toff=30ns/30ns
符合RoSH标准
SOT23-5

三、应用

交换式电源、开关变换器

通用栅驱动器

驱动MOSFETs和IGBTs

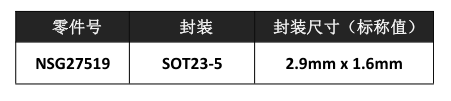

四、封装信息

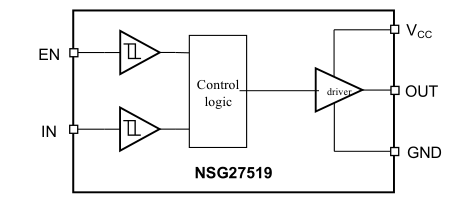

五、简化示意图

​
