​384K-32位单片机32F103VDAT7 LQFP100

（兼容STM32F103VDTx）

一、产品特性

1.1、内核

♦ 32位Arm®Cortex®-M3内核

♦ 高达72MHz的工作频率，在零等待周期的存储器访问时的性能，可达1.25DMIPS/MHz(Dhrystone2.1)

♦ 单周期乘法和硬件除法

1.2、存储

♦ 高达512KB的闪存

♦ 高达64KB的SRAM

♦ 灵活的静态存储器控制器，支持muxed-NOR 闪存、muxed-PSRAM、NAND闪存

♦ LCD并行接口，8080/6800模式

1.3、复位和电源管理

♦ 1.8~5.0V 的工作电压和 I/O

♦ POR、PDR 和可编程电压监测器(PVD)

♦ 低功耗模式：

  睡眠、停止、待机

  VBAT为RTC和备份寄存器供电

1.4、时钟管理

♦ 4~16MHz晶体振荡器

♦ 内置工厂调整过的8MHz RC振荡器

♦ 内置带校准功能的40kHz RC振荡器

♦ 带校准功能的32kHz RTC振荡器

1.5、外设特性

♦ 三个12位，1μs转换时间的ADC(多达16个通道)

  ? 转换范围：0~5.0V

  ? 三倍采样和保持能力

  ? 温度传感器

♦ 两个12位DAC

♦ DMA：12个通道的DMA控制器

  ? 支持的外设：定时器、ADC、DAC、SDIO、I2S、SPI、I2C 和 USART

♦ 调试模式

  ? 串行线调试(SWD)和JTAG接口

  ? Cortex®-M3嵌入式跟踪宏单元

♦ 多达80个快速I/O端口

  ? 51/80个I/O，都可以映射到16个外部中断，且几乎都是5V耐压的

♦ 多达11个定时器
  ? 多达四个16位定时器，每个定时器有多达四个IC/OC/PWM 或脉冲计数器的通道和增量编码器输入

  ? 两个16位用于电机控制的PWM定时器，具有死区控制和紧急刹车功能

  ? 两个看门狗定时器(独立的和窗口型的)

  ? 系统嘀嗒定时器：24位自减型计数器

  ? 两个16位基本型定时器，用于驱动DAC

♦ 多达13个通信接口

  ? 多达两个I2C接口

  ? 多达五个USART(支持 ISO 7816，LIN，IrDA 接口和调制解调器控制)

  ? 多达三个SPI(18Mbps)，两个可复用为I2S接口

  ? CAN接口(2.0B主动)

  ? USB2.0全速接口

  ? SDIO接口

♦ CRC 计算单元，96位芯片唯一ID

♦ 封装 LQFP64 LQFP100

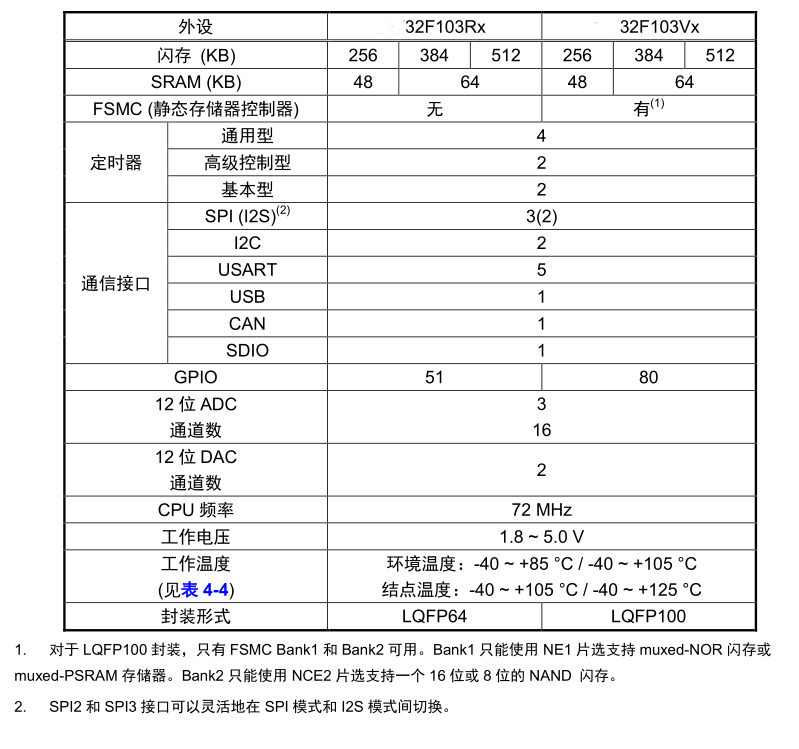

二、器件信息与选择

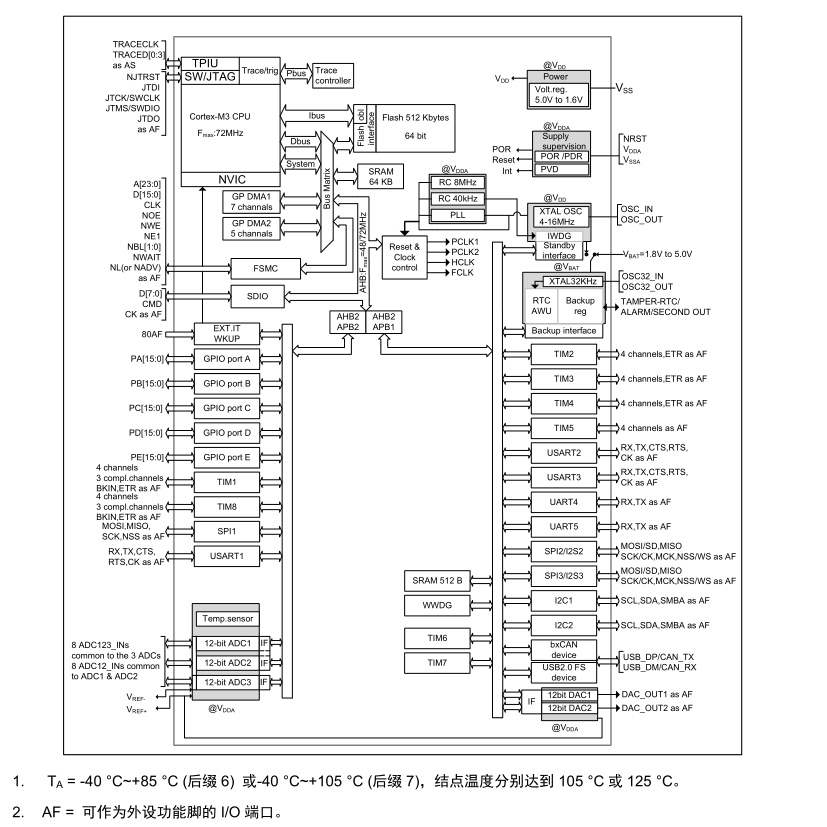

三、结构框图

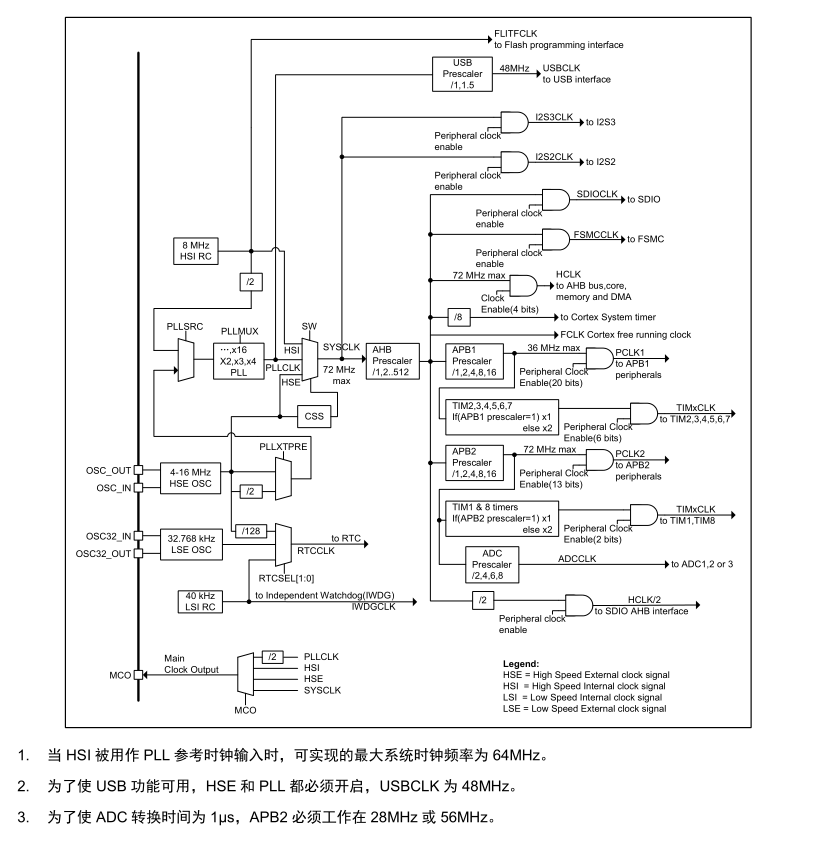

四、时钟树

五、引脚定义

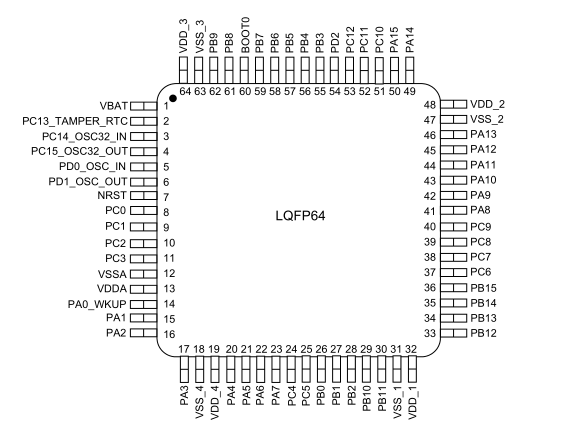

                LQFP64 引脚图

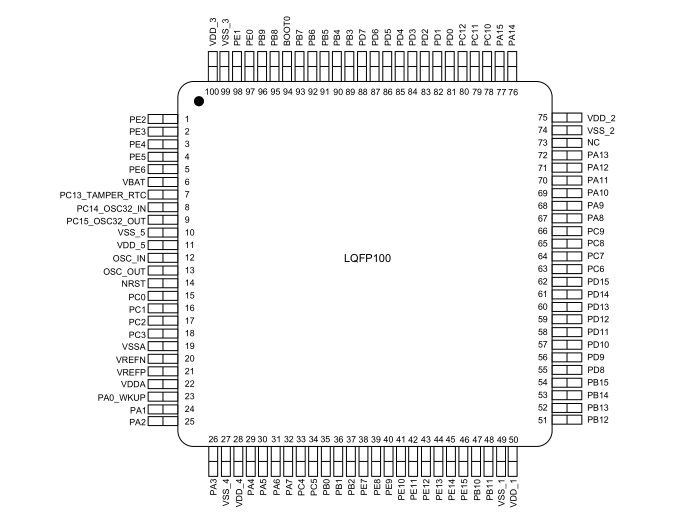

                 LQFP100 引脚图
