​64KB-32位单片机-32F103R8AT7 LQFP64

（兼容STM32F103R8Tx）

一、产品特性

内核

 32位Arm® Cortex®-M3内核

 高达72 MHz的工作频率，在零等待周期的存储器访问时的性能可达1.25DMIPS / MHz(Dhrystone 2.1)

 单周期乘法和硬件除法

存储

 高达128KB的闪存

 高达20KB的SRAM

复位和电源管理

 1.8~5.0V的工作电压和I/O

 POR、PDR和可编程电压监测器(PVD)

 低功耗模式：

   睡眠、停止、待机

   VBAT为RTC和备份寄存器供电

时钟管理

 4~16MHz晶体振荡器

 内置工厂调整过的8MHz RC振荡器

 带校准功能的内置40kHz RC振荡器

 带校准功能的32kHz RTC振荡器

外设特征

 三个12位，1μs转换时间的ADC(多达16个通道)

 转换范围：0~5.0V

 双重采样和保持能力

 温度传感器

DMA：7个通道的DMA控制器

 支持的外设：定时器、ADC、SPI、I2C和USART

调试模式

 串行线调试 (SWD)和JTAG接口

多达51个快速I/O端口

 26/37/51个I/O，都可以映射到16个外部中断，且几乎都是5V耐压的

多达7个定时器

 三个16位定时器，每个定时器有多达四个IC/OC/PWM或脉冲计数器的通道和增量编码器输入

 16位用于电机控制的PWM定时器，具有死区控制和紧急刹车功能

 两个看门狗定时器(独立的和窗口型的)

 系统嘀嗒定时器：24位自减型计数器

多达9个通信接口

 多达两个I2C接口

 多达三个USART(支持ISO 7816，LIN，IrDA接口和调制解调器控制)

 多达两个SPI(18Mbps)

 CAN接口(2.0B主动)

 USB2.0全速接口

CRC计算单元，96位芯片唯一ID

封装：QFN36 LQFP48 LQFP64

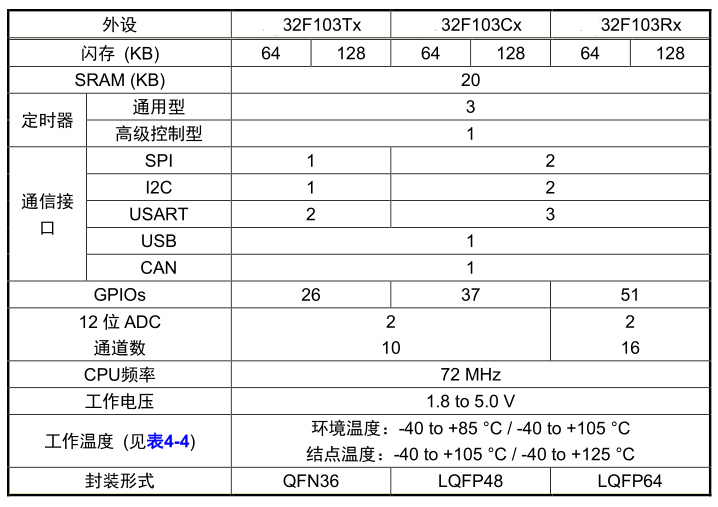

二、器件信息和选择

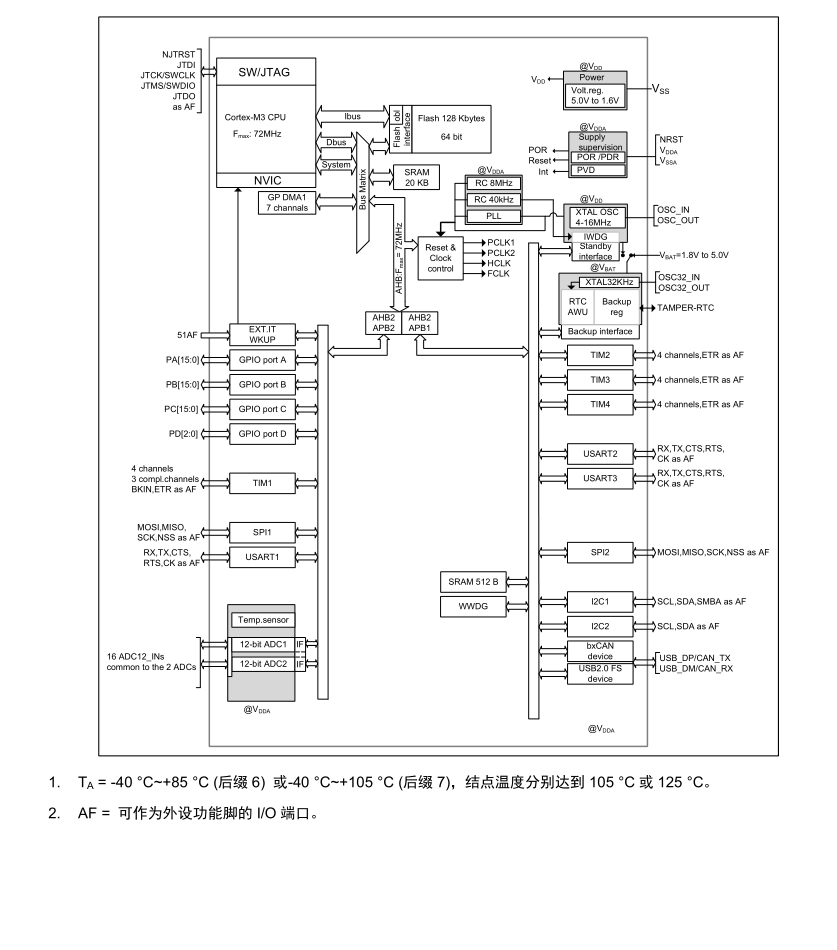

三、结构框图及引脚定义

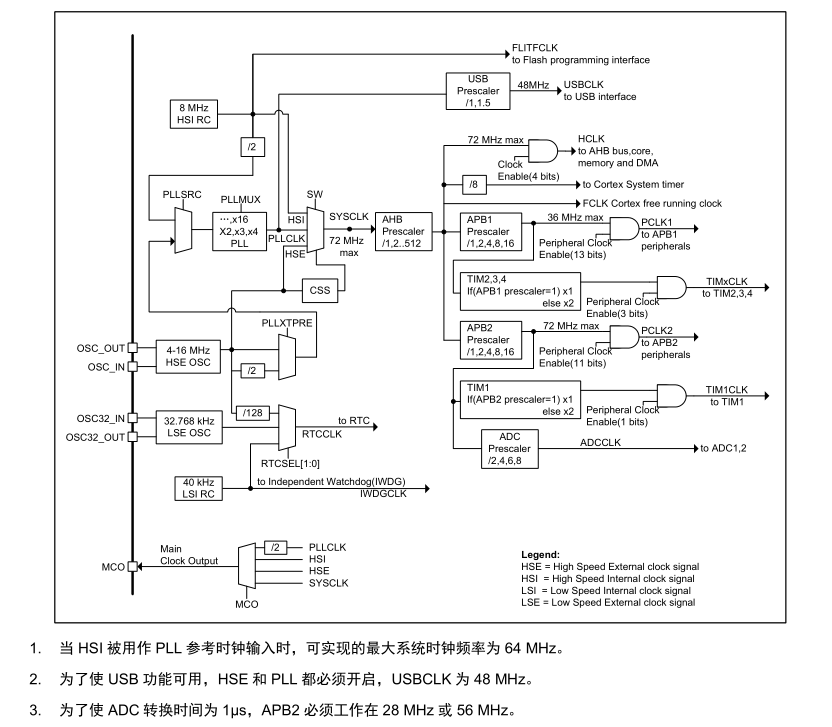

四、时钟树

五、引脚定义

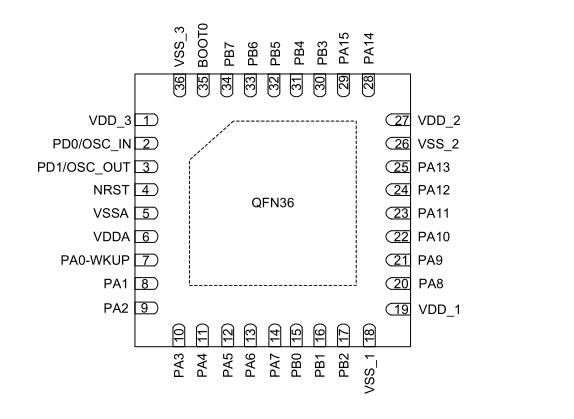

               QFN36 引脚图

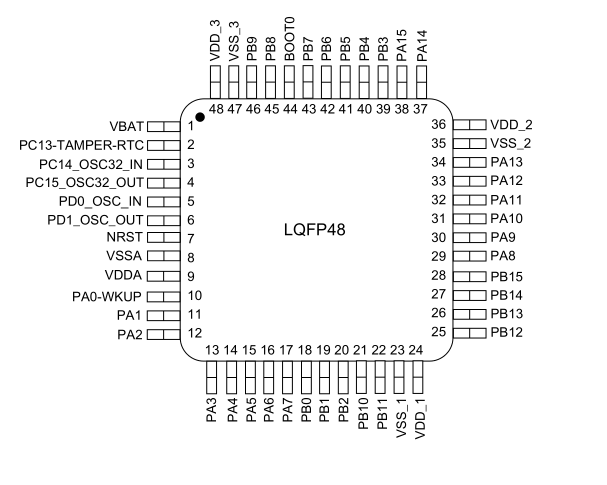

                   LQFP48 引脚图

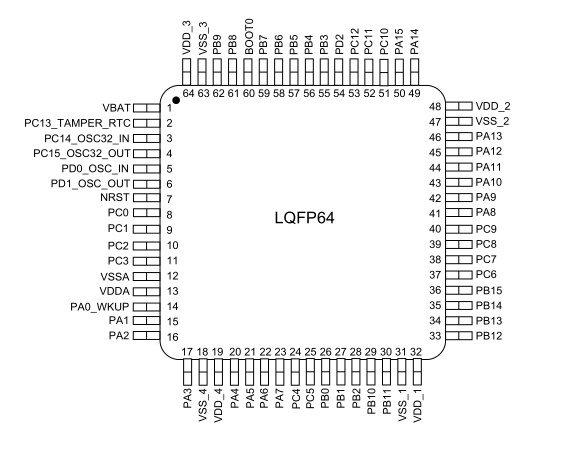

                   LQFP64 引脚图
