32位MCU--BF7006AMXX系列
32位CortexMO核的MCU--BF7006AMXX系列
一 概述
BF7006AMXX作为一款满足汽车AECQ100 GRADE1品质等级的32位通用MCU，依照ISO26262 ASIL-B等级标准要求设计:其内部集成CAN、LIN、UART等多种通信模块，多路计数器、计时器及PWM功能，并包含有高精度 ADC，存储支持 EEPROM即时数据保存等多种通用模块。封装形式为LOFP64或TSSOP28，适合如电动车窗、电动座椅、雨刮、车灯、门
锁等多种汽车由子车身控制应用。
二 系统
BF7006AMXX作为一款32位CortexMO核的MCU，其设计架构基于AMBA AHB20总线集成，一定程度上简化了系统。系统主要包含Cortex M0 CPU时钟管理单元、复位管理单元、功
耗管理单元、中断管理单元、功能安全管理单元等系统功能组件。
三 系统管理
BF7006AMXX系统中包含中断管理、时钟与功耗管理、复位管理和安全管理四个部分。当中各个部分可配置实现系统的多种控制功能和管理，提供不同的应用需要。
四 中断管理
BF7006AMXX中断基于CortexMO中断控制，外部增加相应功能扩展。主要特性为:
1.各模块外设对应独立的中断源;
2.外部共24个可用中断，其中A，B，D端口24个中断复用1个中断源并用中断标志位区分;
3.系统中新SYS TNTR共有9个中新，分别为品振启动初始化出错，品振检测出错，FLASH NVR校验出错，ELASH 保护误操作，EEPROM保护误操作，FLASH ECC1位出错，FLASH ECC2位出错，EEPROM ECC 1位出错，EEPROM ECC 2位出错，每位中断有对应的中断标志信号;
4.支持LVDT低电压升压降压中:
5.支持NMI不可屏蔽中断:
6.中断优先级可配;
7.中可使能与屏蔽.

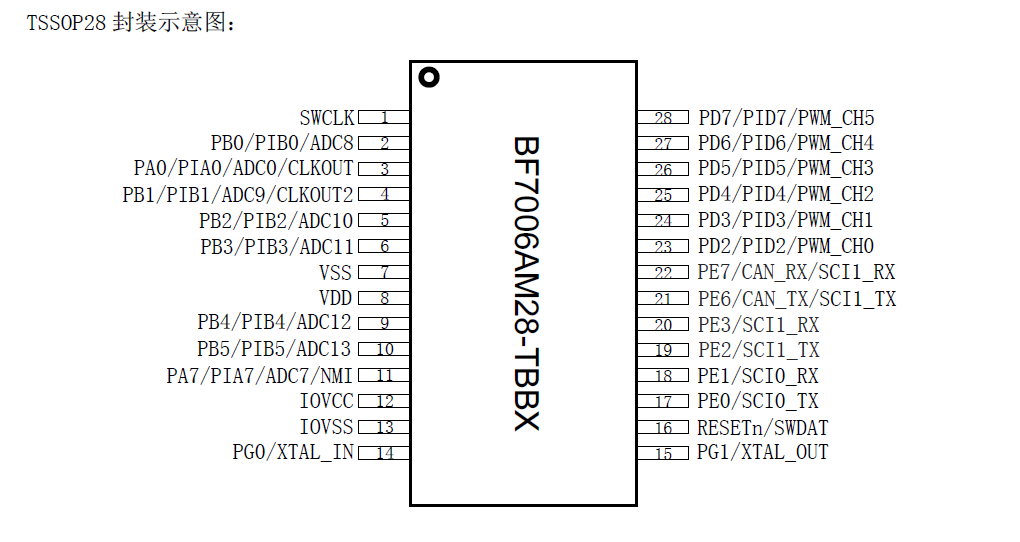

五 封装
