​输出18W,集成快.充输出协议(DCP/QC2.0/QC3.0/FCP/AFC)的降压SOC--IP6525T

一 概述

IP6525T是一款集成同步开关的降压转换器、支持4种输出快.充协议，为车载充电器、快.充适配器、智能排插提供解决方案。
IP6525T内置功率MOS，输入电压范围是9.6V到32V，输出电压范围是3V到12V，能提供18W的输出功率，能够根据识别到的快.充协议自动调整输出电压和电流，典型输出电压和电流有5V@3.4A,9V@2.0A,12V@1.5A。IP6525T的降压转换效率98%。IP6525T的输出具有CV/CC特性，当输出电流小于设定值，输出CV模式，输出电压恒定；当输出电流大于设定值，输出CC模式，输出电压降低。IP6525T的输出电压带有线补功能，输出电流增大后会相应提高输出电压，用以补偿连接线阻抗引起的电压下降。IP6525T具有软启动功能，可以防止启动时的冲击电流影响输入电源的稳定。IP6525T集成快.充协议，可以通过DP/DM来自动识别输出端接入设备所支持的快.充协议，然后自动调整输出电压和电流。IP6525T支持的快.充协议有DCP（苹果、三星和 BC1.2）、高通QC2.0/QC3.0、华为快.充协议 FCP、三星快.充协议AFC。IP6525T有多种保护功能，具有输入过压、欠压保护，输出过流、过压、欠压、短路保护等功能

IP6525T采用ESOP8封装。

二 特性

同步开关降压转换器

内置功率MOS

输入电压范围：9.6V到32V

输出电压范围：3V到12V，根据快.充协议自动调整

输出功率：18W（5V@3.4A，9V@2A，12V@1.5A等）

输出具有CV/CC特性（输出电流小于设定值，输出CV模式；输出电流大于设定值，输出CC模式）

转换效率达98%

软启动功能

输出电压线补功能，线补电压100mV@1A

输出快.充

支持BC1.2、Apple、三星协议

支持高通QC2.0和QC3.0

支持华为快.充协议FCP

支持三星快.充协议AFC

多重保护、高可.靠性

输出过流、输入过压、输入欠压、输出短路保护

整机过温保护

DP/DM过压保护

ESD 4KV，输入直流耐压40V,DP/DM耐压可达到30V


三 应用

车载充电器

快.充适配器

智能排插

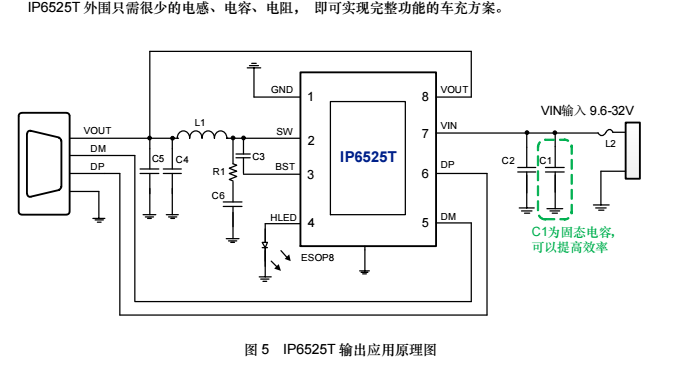

四 应用电路图

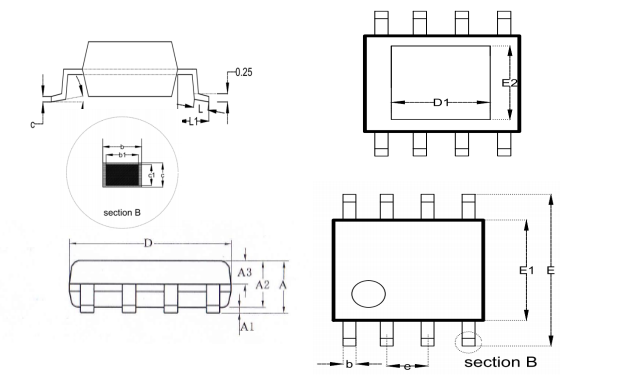

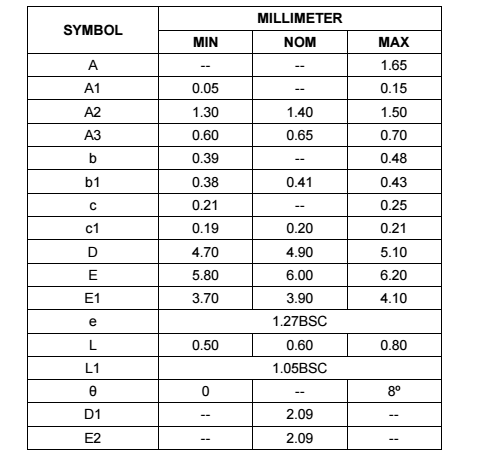

五 封装
