​输出45W，集成Type-C PD输出和各种快充输出协议IC--IP6518

一 概述

IP6518是一款集成同步开关的降压转换器、支持13种输出快充协议、支持Type-C输出和USB PD协议，为车载充电器、快充适配器、智能排插，提供的解决方案。IP6518 内置功率 MOS，输入电压范围到10.5V到32V，输出电压范围是3V到20V，能提供45W的输出功率，能够根据识别到的快充协议自动调整输出电压和电流，典型输出电压和电流有：3V@3.6A，5V@3.4A，7V@3A，9V@3A，12V@3A，15V@1.5A，20V@2.3A。IP6518的降压转换效率97%。IP6518的输出具有CV/CC特性，当输出电流小于设定值，输出CV模式，输出电压恒定；当输出电流大于设定值，输出CC模式，输出电压降低。IP6518的输出电压带有线补功能，输出电流增大后会相应提高输出电压，用以补偿连接线阻抗引起的电压下降。

二 特性

同步开关降压转换器

内置功率MOS

输入工作电压范围：10.5V到32V

输出电压范围：3V到20V，根据快充协议自动调整

输出功率：45W（3V@3.6A，5V@3.4A，9V@3A，12V@3A，15V@2.3A，20V@2.3A）

输出电压有线补功能，125mv/A

输出具有CV/CC特性（输出电流小于设定值，输出CV模式；输出电流大于设定值，输出CC模式）

转换效率达97%

软启动功能

通过外接电阻可设定开关频率150k,220k,350k

支持Type-C输出接口和USB PD协议

支持5V、7V、9V、12V、15V、20V PD输出协议

输出快充

支持BC1.2、Apple、三星协议

支持高通QC2.0和QC3.0（认证编号：4787930010-2）

支持MTK PE+1.1和MTK PE+2.0

支持华为快充协议FCP和SCP

支持三星快充协议AFC

支持展讯快充协议SFCP

多重保护、高可靠性

输入过压、输入欠压、输出短路、输出过流保护

整机过温保护

ESD 4KV，直流耐压48V

三 应用

车载充电器

快.充适配器

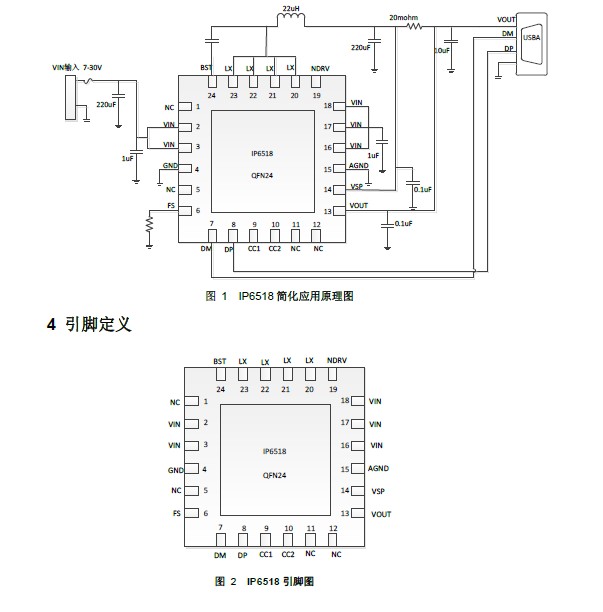

四 应用原理图
