​充放电芯片双节串联锂电池升压充电IC--IP2326

一 概述

IP2326是一款支持双节串联锂电池/锂离子电池的升压充电管理IC。IP2326集成功率MOS，采用同步开关架构，使其在应用时需少的外围器件，并减.小整体方案的尺寸，降低BOM成本。IP2326的升压开关充电转换器工作频率500KHz；15W输入充电，5V输入，8V/1A输出转换效率94%，8V/1.5A输出转换效率92%。IP2326具有输入限压功能，可以智能调节充电电流，防止拉挂适配器。IP2326支持外接电阻来调整充电电流、充电电流.IP2326支持外接电阻来调整充电电流、充电电压、输入欠压阈值、输入过压阈值、充电超时阈值等参数；IP2326集成充电均衡电路，可在充电时检测每节电池的电压，保证2节电池电压的均衡；IP2326集成NTC保护功能，配合NTC电阻.IP2326采用4*4mmQFN24封装。

二 特性

15W输入同步开关升压充电
升压充电效率94%
集成充电均衡电路
充电电流外部电阻可调节
恒压充电电压外部电阻可调节
自动调节输入电流，匹配所有适配器
支持充电NTC温度保护
支持LED充电状态指示
功率MOS内置
500KHz开关频率，可支持2.2uH电感
输出过流、过压、短路保护
输入过压、欠压保护，外接电阻可调整
IC过温保护

充电超时保护
输入耐压25V
ESD 4KV

三 应用

双节锂电池/锂离子电池充电

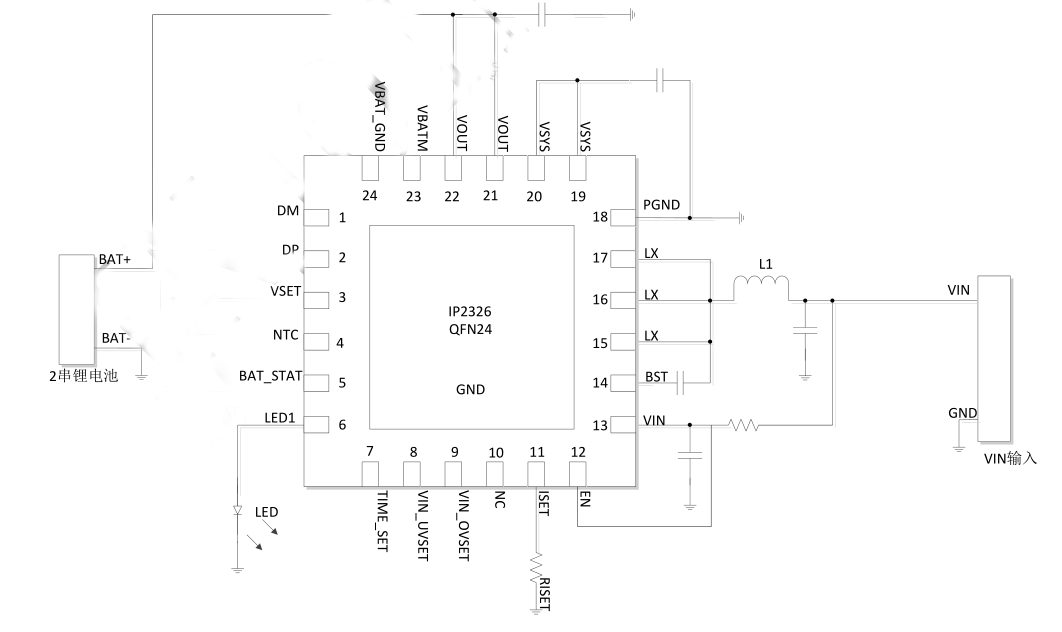

四 应用原理图
