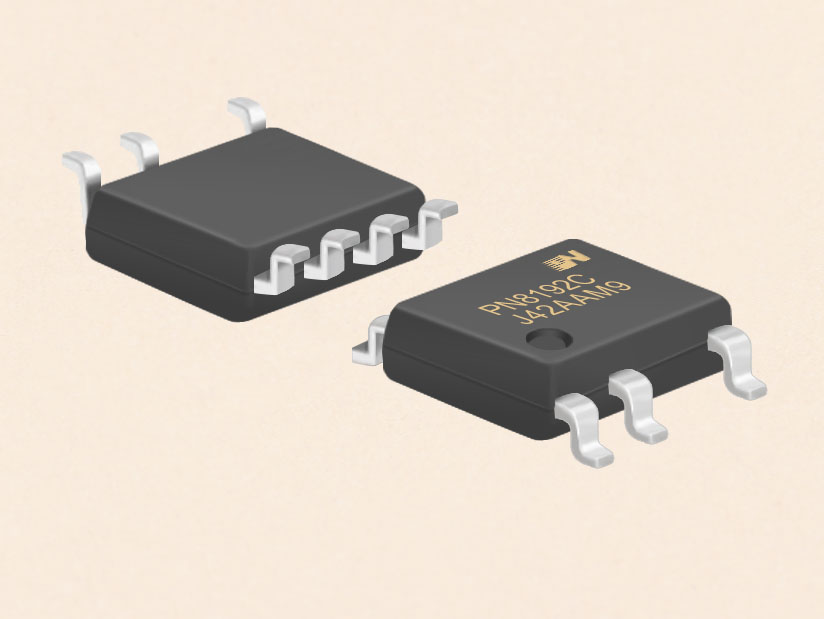

​低功耗交直流电源管理芯片PN8192C

应用电磁炉电饭煲的电源芯片

一、概述

PN8192C集成PFM控制器以及730V高可靠性MOSFET，用于高性能、外围元器件精简、低功耗的交直流转换电源。PN8192C内置730V高压启动与自供电模块，实现系统快速启动、超低待机、自供电功能。同时该芯片提供了完整的智能化保护功能，包括过流保护，过载保护，过温保护等。

二、特性

内置730V高可靠性MOSFET

内置高压启动和自供电电路

适用于反激隔离架构

无需环路补偿

双绕组结构，无需VDD辅助供电

DIP7封闭式稳态输出功率5.5W@230VAC

SOP7封闭式稳态输出功率5W@230VAC

优异的负载调整率和工作效率

全面的保护功能

 过流保护（OCP）

 过载保护（OLP）

 过温保护（OTP）

三、应用领域

家电

LED照明

工业控制

四、封装/订购信息

五、典型电路
